Продолжаем цикл статей, посвященных важности качества программного кода в системах, отказ работоспособности которых приводит к огромным денежным тратам или человеческим жертвам. В этот раз будет затронут вопрос надёжности встраиваемого программного обеспечения, используемого в военной технике.
11 февраля 1991 года Patriot Project Office получил израильские данные о дефекте в ракетной системе Patriot. Они нашли, что, если система работает 8 часов, она начинает мазать на 20 %. Они прикинули, что после 20 часов работы система начнёт промахиваться настолько, что перестанет быть способной захватывать, отслеживать и поражать баллистические ракеты. Американские военные не приняли во внимание всю важность открытия, заявив, что система предназначена для портативных и краткосрочных защитных операций и что никто никогда не будет использовать систему больше 8 часов.
16 февраля был выпущен Bug Fix, но, чтобы его внедрить во все единицы боевой техники, требовалось время, ибо война.
21 февраля военные выпускают указание, что система не должна работать "долго". Военные не уточнили сколько длится "долго".
25 февраля в Дахране (Саудовская Аравия) в казарму в гости к американцам прилетела баллистичекая ракета "керосинка" (она же Р-17, она же Scud). 28 убито 96 ранено, потому что ЗРК "Патриот" промахнулся из-за программной ошибки.
26 февраля Bug Fix был доставлен в Дахран.

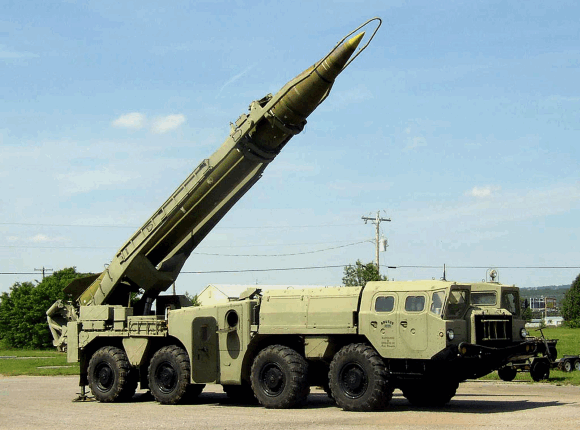

Р-17 (по классификации МО США и НАТО — SS-1c Scud B, экспортное обозначение R-300, неофициально — "керосинка") — советская жидкостная одноступенчатая баллистическая ракета на долгохранимых компонентах топлива.

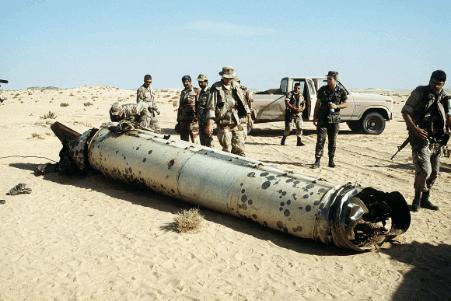

Военные осматривают ракету типа Р-17 сбитую в пустыне ЗРК MIM-104 "Патриот" во время операции Desert Storm

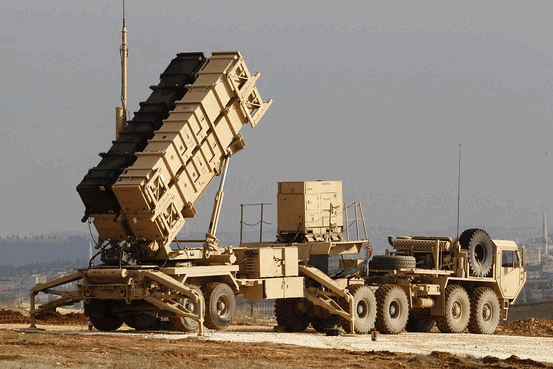

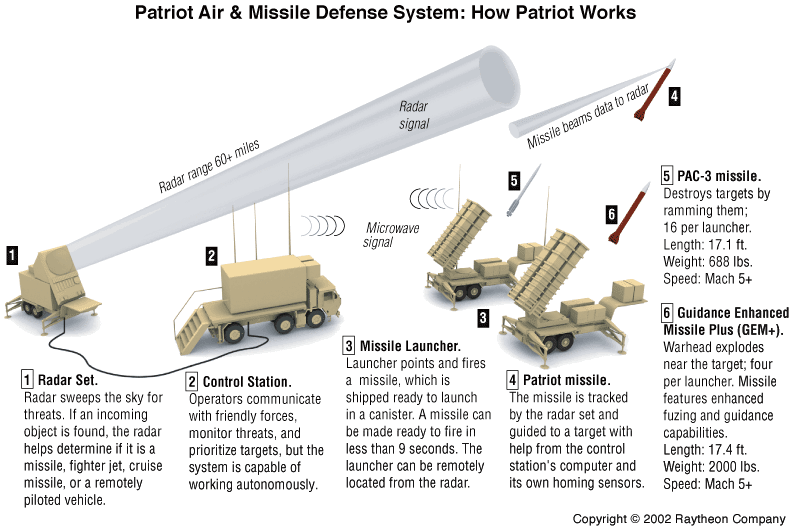

MIM-104 "Патриот" (англ. MIM-104 Patriot, перевод с английского — Патриот) — американский зенитный ракетный комплекс (ЗРК), используемый армией США и их союзниками.

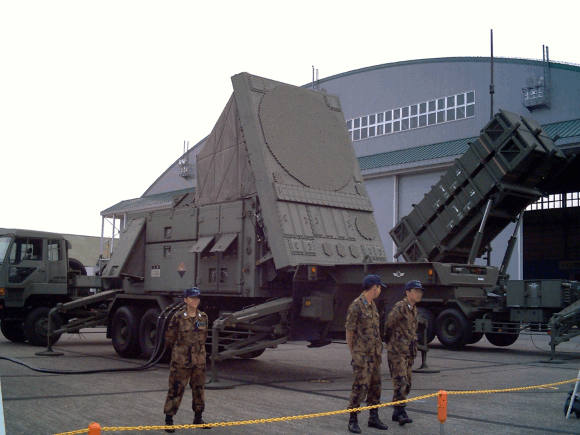

A detailed view of an AN/MPQ-53 radar set. The circular pattern on the front of the vertical component is the system's main phased array, consisting of over 5,000 individual elements, each about 39 millimeters (1.535 in) diameter.

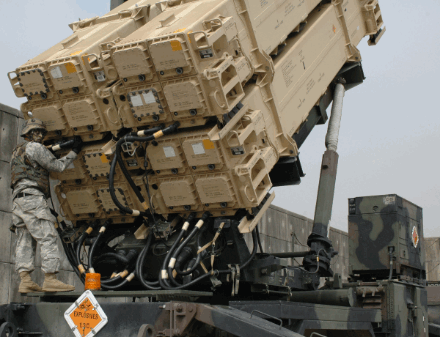

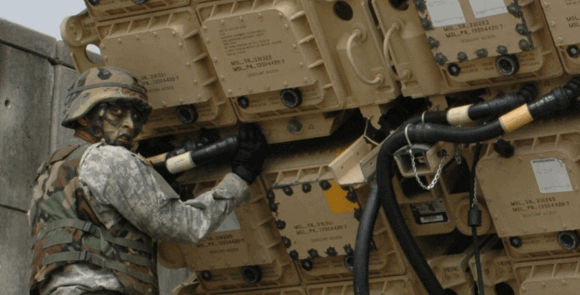

PAC-3 missile launcher, note four missiles in each canister
В программном обеспечении, отвечающем за ведение цели, присутствовал баг, из-за которого со временем внутренние часы постепенно отходили от истинного значения времени.

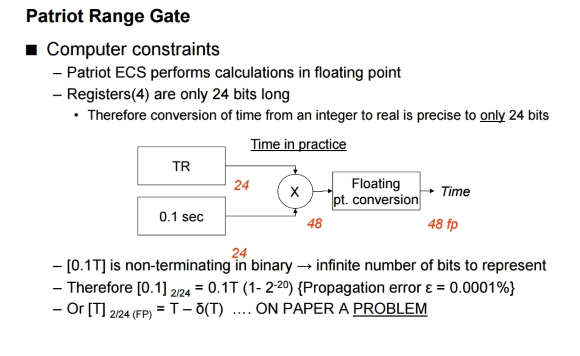

Системное время хранилось как integer в 24-битном регистре с точностью до одной десятой секунды. Поэтому на каждом такте по 0.1 сек "терялась" часть времени. При расчёте данные переводились в real numbers.
Число 1/10 равно 1/24+1/25+1/28+1/29+1/212+1/213+... Другими словами, бинарное разложение 1/10 = 0.0001100110011001100110011001100... Поэтому 24 bit регистр в системе Patriot хранил вместо этого 0.00011001100110011001100 внося ошибку равную 0.0000000000000000000000011001100... в двоичном исчислении, или примерно 0.000000095 в десятичном. За сто часов работы набегает 0.000000095×100×60×60×10=0.34 секунды
"Керосинка" летит со скоростью 1676 метров в секунду, и проходит за 0.34 секунды больше полукилометра. Этого больше чем достаточно, чтоб прошмыгнуть радиус поражения Патриотов. Забавно, что кривое вычисление времени пофиксили в некоторых частях программы, но не во всех.
Софт был написан на ассемблере 15—20 лет назад и с тех пор несколько раз модифицировался различными командами программистов.

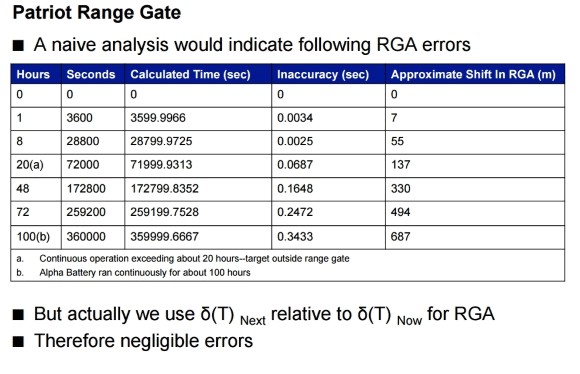

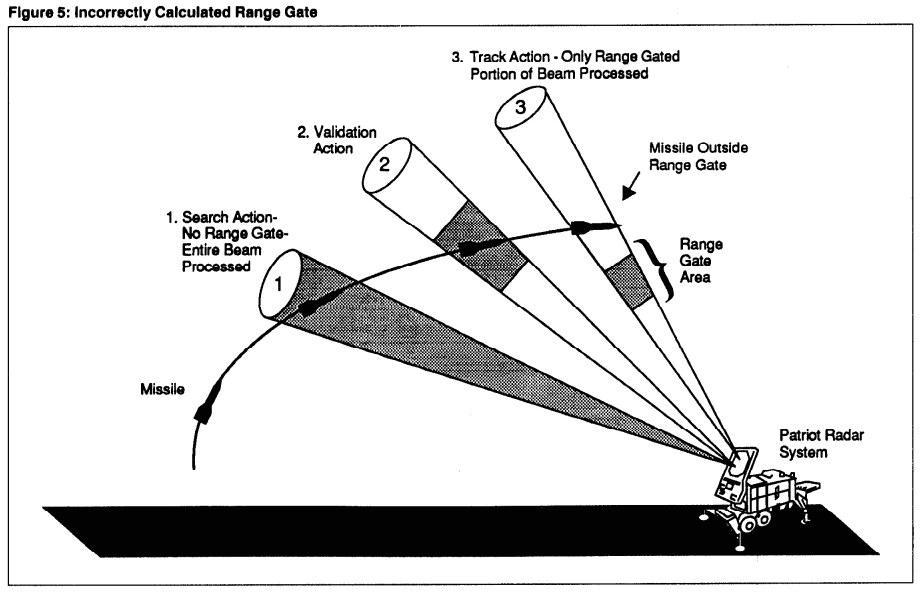

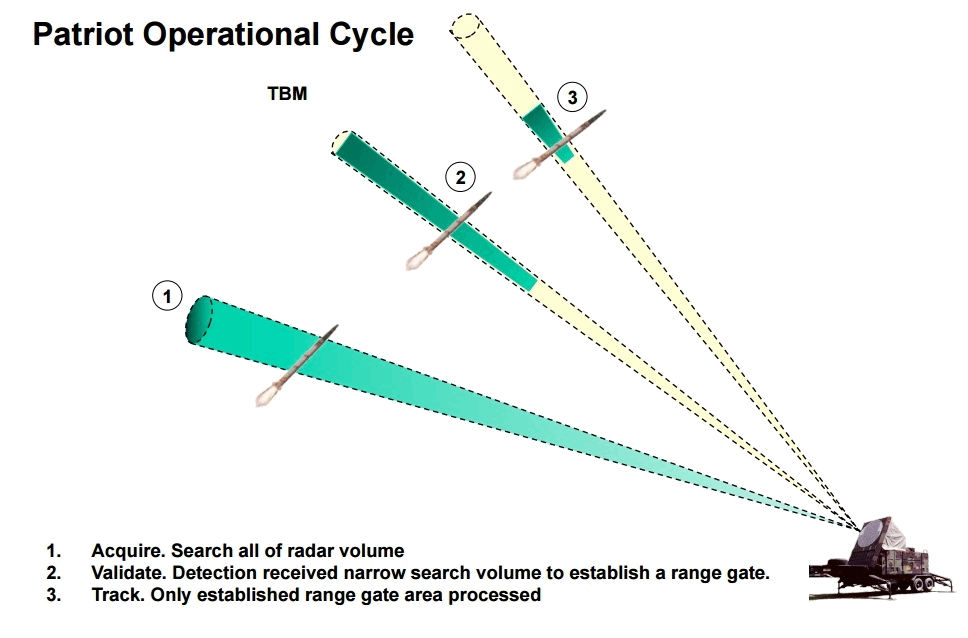

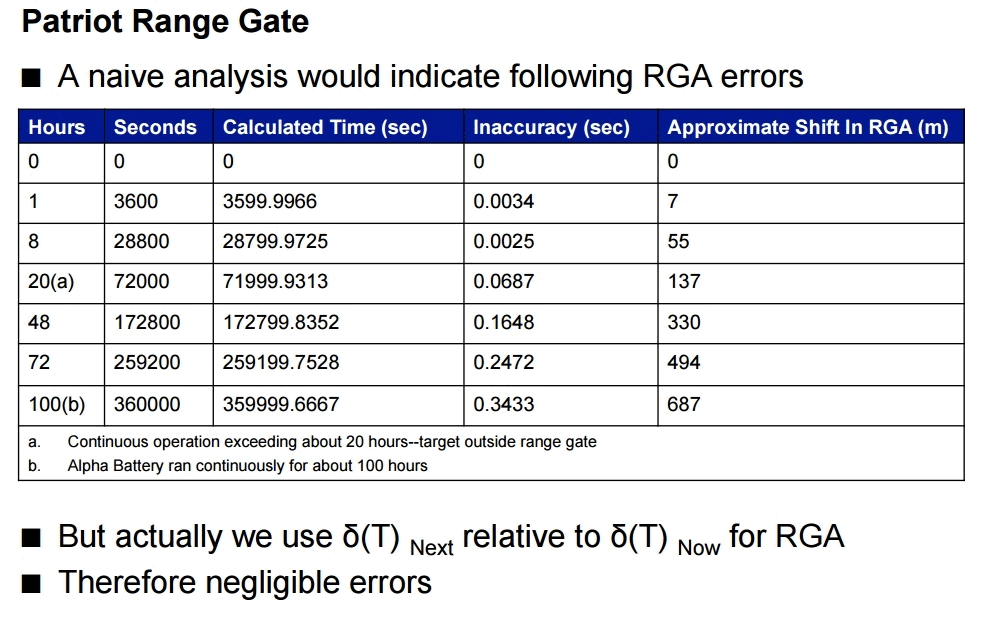

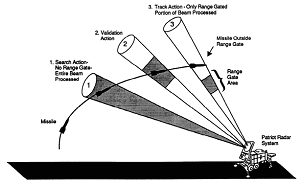

Несколько слайдов из отчёта, где выявляется проблемы с системой Patriot:
Золотые правила.
Мы хотим привлечь внимание людей к проблемам надёжности программного обеспечения. Программы — это давно не только странные непонятные расчёты ученых на Fortran или компьютерные игры. Это то, что давно и повсеместно нас окружает.
Раньше серьёзные баги наносили вред в узких специфичных областях — ракетостроение мирное (Ariane 5) и военное. Сейчас же с ошибкой в программе вы можете столкнуться, не только сидя за компьютером, но и сидя в автомобиле (Toyota) или посещая больницу (Therac-25). Мы одни из тех, кто сражается на стороне программистов против багов. Нами разработан статический анализатор кода PVS-Studio, позволяющий выявлять ещё на этапе кодирования многие ошибки в программах на языке С, С++ и С#. И, пользуясь случаем, хочу напомнить, что с 25 октября 2016 года будет доступна не только Windows, но и Linux версия этого анализатора.
