MISRA Coding Standards and Compliance
Стандарт MISRA
MISRA — это стандарт разработки программного обеспечения, созданный организацией MISRA (Motor Industry Software Reliability Association). Цель стандартов — улучшить безопасность, переносимость и надёжность программ для встраиваемых систем.
Самые отличительные черты MISRA: внимание к деталям и обеспечение безопасности. Авторы тщательно проработали международные стандарты C и C++ и выписали все возможные способы ошибиться. Стандарты MISRA C и MISRA C++ содержат список указаний для того, чтобы уменьшить вероятность ошибок, а также улучшить читаемость и сопровождаемость кода.
Указания делятся на две категории: директивы и правила.
Директива — это указание, для которого невозможно предоставить полное описание, необходимое для проведения проверки на соответствие. Для проверки требуется дополнительная информация, которая может быть представлена в проектной документации или спецификациях требований. Статические анализаторы могут помочь в проверке соответствия директивам, но разные инструменты могут давать совершенно разные интерпретации того, что является несоответствием.
Правило — это указание, для которого дано полное описание требования. Должна быть возможность проверить соответствие исходного кода правилу без необходимости использования какой-либо другой информации. Статические анализаторы способны проверять соответствие правилам с учётом ограничений.
В MISRA C 2012 правила делятся на три основных категории: Mandatory, Required и Advisory.
Mandatory — это правила, которые нельзя нарушать ни под каким предлогом. Например, в этот раздел входит правило "не используйте значение неинициализированной переменной".
Правила категории Required менее строги, они допускают возможность отклонения, но только если эти отклонения тщательно документируются и письменно обосновываются. Процесс описания формальных отклонений описан в документе MISRA Compliance 2020.
Остальные правила входят в категорию Advisory — это правила, имеющие статус рекомендательных. Но это не означает, что их можно игнорировать: их следует соблюдать в той мере, в какой это целесообразно. Соблюдать процесс описания формальных отклонений для них необязательно, однако если он не соблюдается, то должны быть приняты альтернативные меры для документирования и обоснования отклонений.
В MISRA C++ 2008 по-другому:
- указания типа директива выражены правилами категории Document;
- правила категории Mandatory отсутствуют. Большинство правил принадлежит к категории Required. Поэтому необязательно придерживаться всех правил, необходимо только документировать все отклонения.
Помимо описания проблематики, в стандарте содержится большое количество советов о том, что нужно знать перед началом работы:
- как наладить процесс разработки по MISRA;
- как использовать статические анализаторы для проверки кода на соответствие;
- какие документы нужно вести, как их заполнять и так далее.
Также в конце имеются приложения, в которых содержатся: краткий список и сводная таблица правил, пример документации отклонения от правила, а также несколько чек-листов.
MISRA — это не просто набор указаний, а практически целая инфраструктура по написанию безопасного кода для встраиваемых систем.
PVS-Studio помогает искать отклонения от этого стандарта. Здесь представлена таблица соответствия диагностических правил PVS-Studio: MISRA C и MISRA C++ Coding Standards. При работе со стандартами MISRA будет полезен отчёт MISRA Compliance. Его можно сгенерировать при помощи утилит из состава PVS-Studio.
MISRA Compliance
MISRA Compliance — это стандарт, который позволяет понять, соответствует ли проект стандарту MISRA C и/или MISRA C++ с учётом всех отклонений и рекатегоризаций. MISRA Compliance применим ко всем стандартам ассоциации MISRA, но рассмотрим его использование на примере стандарта MISRA C 2012.
В указаниях MISRA C 2012 говорится, что в некоторых ситуациях соблюдение требований неоправданно или даже невозможно. В случаях отклонений от правил всё должно быть задокументировано. Однако после может быть проблематично понять, соответствует ли в итоге программа данному стандарту. Здесь на помощь и приходит стандарт MISRA Compliance.
Правила получения MISRA Compliance

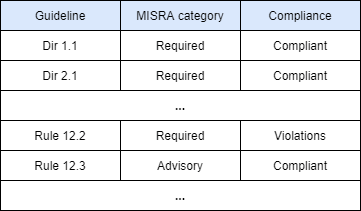

Главное — понять, соответствует ли проект MISRA C 2012 или нет. Для этого необходимо получить GCS (Guideline Compliance Summary). GCS представляет собой таблицу, где каждая запись содержит следующий набор признаков: наименование указания, его уровень и информацию о том, соответствует ли проект ему. Вот пример, как это должно выглядеть:

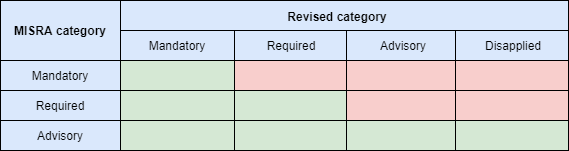

Номер указания и его категория по умолчанию берутся из стандарта. Однако MISRA Compliance позволяет изменять (рекатегоризировать) уровень указаний, хоть это и необязательно. Делается это каждым конкретным пользователем для конкретного проекта в соответствии с GRP (Guideline Re-categorization Plan). GRP — это такой допустимый набор преобразований из одного уровня в другой. Вот так это выглядит в виде таблицы:
Например, есть правило 1.1, у которого уровень равен Required. Согласно таблице можно повысить уровень предупреждения до Mandatory или оставить его неизменным. Это отображено зелёными ячейками. При этом понижение уровня до Advisory или Disapplied не допускается. Это отображено красными ячейками.

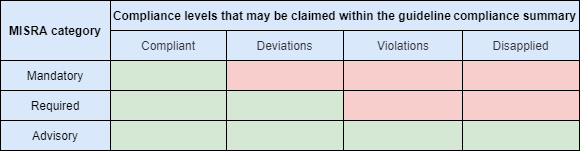

На основе получившихся категорий указаний можно задать соответствия. Возможные варианты соответствий для MISRA категорий выглядят так:
Эта таблица используется для того, чтобы показать, соответствует ли проект стандарту MISRA C 2012. Если есть хотя бы одно соответствие, которое попадает в красную секцию (таблица выше), то проект не соответствует стандарту.
Чтобы было проще, опять возьмём правило 1.1 со стандартным значением категории, равной Required. В таблице видим, что допустимые значения соответствия для Required — это Compliance или Deviations (чуть подробнее о смысле этих статусов будет в пункте ниже). То есть, если проект соответствует правилу 1.1, либо соответствует, но с отклонениями, то всё хорошо и можно смотреть следующее правило. Если хотя бы одно соответствие попадает в красную зону (таблица выше), то проект не соответствуете стандарту MISRA C 2012. Если все правила имеют только допустимые значения (попадают только в зелёную зону), то проект соответствует стандарту MISRA C 2012.
Перейдём к генерации MISRA Compliance отчёта.
Генерация отчёта MISRA Compliance в PVS-Studio
Чтобы сгенерировать отчёт, нужно воспользоваться утилитой PlogConverter.exe (Windows) или plog-converter (Linux, macOS). Данные утилиты также распространяются в составе дистрибутивов. На момент написания статьи PVS-Studio умеет выдавать отчёт соответствия только для стандарта MISRA C 2012.
Для генерации отчёта MISRA Compliance необходимо выполнить анализ (Windows, для Linux / macOS). Обратите внимание, что следует включить все диагностические правила, связанные с MISRA, иначе уменьшается покрытие MISRA правил. Как проверить, включены ли все правила, описано в предоставленных ссылках на документацию про анализ.
Затем нужно использовать одну из утилит конвертации отчёта. Пример запуска PlogConverter.exe:
"C:\Program Files (x86)\PVS-Studio\PlogConverter.exe" "path_to_report_file" ^
-t MisraCompliance -o "path_to_MISRA_report" --grp "path_to_grp.txt"И пример команды для plog-converter:
plog-converter "path_to_report_file" -t misra-compliance \

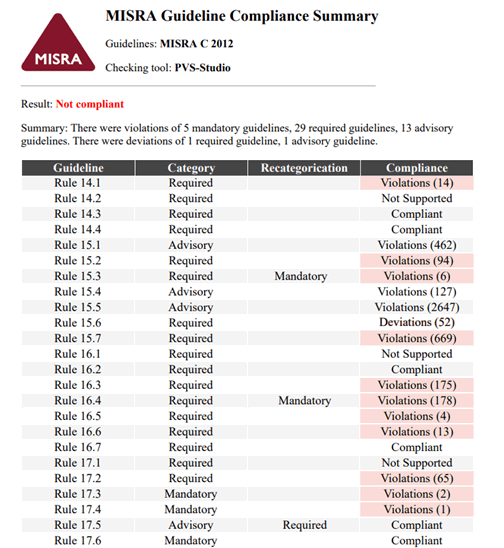

-o "path_to_MISRA_report" --grp "path_to_grp.txt"Сам отчёт представляет собой HTML-страницу, которая удобно подходит для печати. Вот пример отчёта, когда проект не соответствует MISRA C 2012:

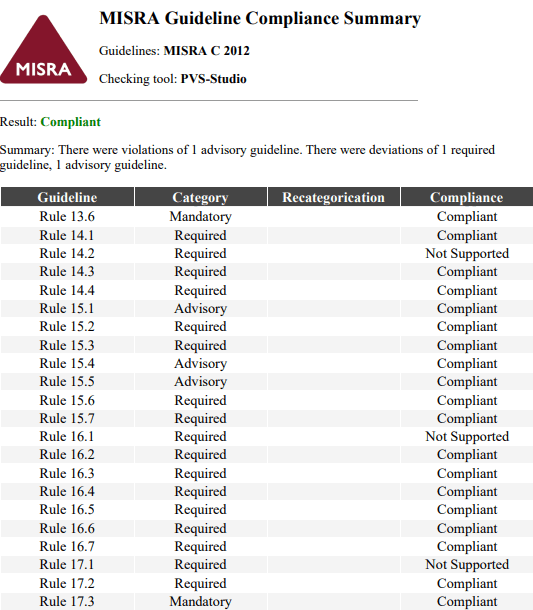

Пример отчёта, когда проект соответствует MISRA C 2012:
Итак, пройдёмся по столбцам:
- Guideline содержит номера правил и директив стандарта MISRA C;
- Category содержит категорию правила или директивы, указанную в стандарте;
- Recategorication содержит категорию после рекатегоризации в соответствии с GRP;
- Compliance содержит статус соответствия проверяемого кода правилу или директиве. Красным цветом выделено то, что мешает соответствию стандарту MISRA C 2012.
В нашем случае GRP представляет собой txt-файл. Пример содержания файла с допустимыми переходами:
Rule 2.1 = Mandatory
Rule 8.13 = Required
Directive 4.3 = Mandatory
Rule 2.6 = DisappliedЕсли этот файл содержит понижение категории, то утилита выдаст сообщение об ошибке и не сгенерирует отчёт. Исключением является категория Advisory, которая может понижаться до Disapplied. Вот так располагаются категории от наиболее важной к наименее важной:
Статусы соответствия проверяемого кода означают следующее:
- Compliant — в проекте нет отклонений по данному указанию;
- Deviations — отклонения от указания обнаружены и задокументированы. Чтобы утилита трактовала конкретное предупреждение как Deviation вместо Violation, его следует разметить как ложное (Mark as False Alarm). В скобочках указывается число подтверждённых отклонений.
- Violations — существует хотя бы одно отклонение от указания, которое не было задокументировано. В скобочках указывается число таких отклонений. Если кроме Violations для указания обнаружены Deviations, то будут отображены оба статуса.
- Disapplied — указание не применяется для проекта и никак не будет учитываться. Применимо только к указаниям категории Advisory.
- Not Supported — данное указание не поддерживается анализатором.
И самое главное — это заключение о соответствии или несоответствии проекта стандарту MISRA C 2012. Код соответствует стандарту, если:
- все указания категории Mandatory имеют статус Compliant;
- все указания категории Required имеют статус Compliant и/или Deviations;
- все указания категории Advisory могут иметь любой статус;
- все указания категории Disapplied игнорируются.
